詳細信息

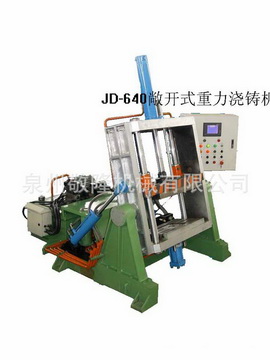

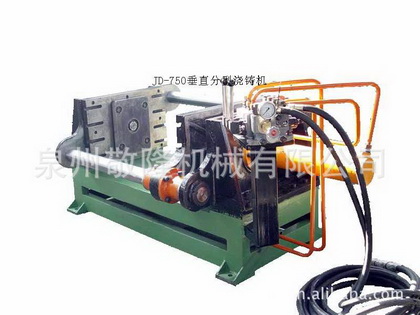

重力澆鑄機有水平分型,垂直分型及可傾轉90。。三種機型適合鋁合金重力澆鑄。采用全液壓傳動,液壓泵,電液壓比例閥及其它液壓元件采用進口元件。
可設置多段、速段以滿足澆鑄工藝要求。
采用人機界面,狀態實時顯示,菜單輸入,工藝參數調整范圍廣。

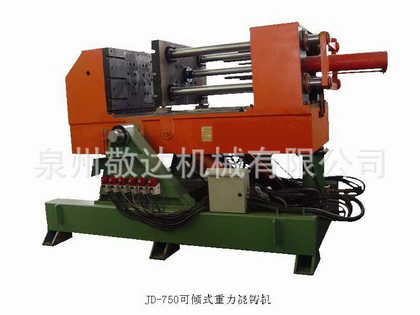

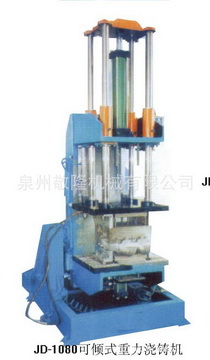

可傾轉時重力澆鑄機是現在鑄造設備流行趨勢的一種澆鑄設備,操作簡單方便,設備功能齊全。傾轉角度可按用戶需要來設置,只需一人便可獨立實現全澆鑄過程。適用于水暖五金,銅鋁鋅配件,衛浴潔具配件等鑄造設備,是澆鑄設備中理想的一款選擇??蓛A轉時重力澆鑄機是現在鑄造設備流行趨勢的一種澆鑄設備,操作簡單方便,設備功能齊全。傾轉角度可按用戶需要來設置,只需一人便可獨立實現全澆鑄過程。適用于水暖五金,銅鋁鋅配件,衛浴潔具配件等鑄造設備,是澆鑄設備中理想的一款選擇。
重力澆鑄機有水平分型,垂直分型及可傾轉90。。三種機型適合鋁合金重力澆鑄。采用全液壓傳動,液壓泵,電液壓比例閥及其它液壓元件采用進口元件。
產品介紹

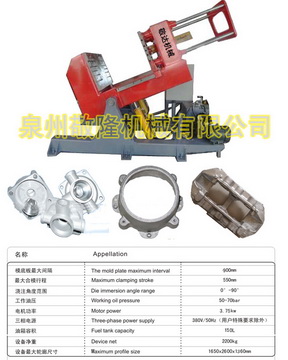

JD600-Y型傾轉式鑄造機采用可編程程序控制器PLC,行程開關控制,液壓傳動。具有自動化程度高,開模力大,工作平穩可靠,工藝參數調整范圍大,操作簡單方便,裝卸模具方便等特點。
機械部分:JD-600Y型傾斜式鑄造機械部分是由定模支撐板,頂芯板,動模板,動模支撐板,導柱、導套、回轉支架,緩沖器,限位器和底座等部件組成。
動模板、定模板、導柱、導套以及連接板組成門字型結構,由回轉軸經滾動軸承與裝在底座的支架連接,回轉油缸推拉床身作水平至垂直回轉運動。頂芯部分,由頂芯板、按裝板按裝在定模按裝板上。由于門字型結構具備足夠的剛性,保證在使用較大型模具時能平穩運行。
動模部分由動模板,導柱,導套,支架,液壓缸組成。模板經導柱和導軌導向,由油缸帶動做開合運動。
頂芯部分由頂芯板,油缸按裝板,導柱,液壓缸組成。頂芯板經短導柱導向在頂芯缸的推動下,模具的頂芯板從靜模中頂出工件。
液壓部分
JD-600Y型傾斜式鑄造機的全部機械運動均由液壓系統實現,整個液壓系統由變量葉片泵,電磁換向閥,管路和執行液壓缸組成,在電氣系統的控制下各運動部件可在預定的工作速度和出力下工作。液壓缸分別是執行床身傾轉運動的HSG K90/45型油缸,執行動模板開模運動FA65/125×152×600,油缸頂芯運動的FA50/100×120×50油缸。
電控部分
JD-600Y型傾斜式澆注機電氣控制由功率控制部分和程序控制部分組成。功率部分控制液壓站的開停。程序控制部主要由PLC,模擬量模塊,旋轉編碼器等組成。
產品屬性
主要技術參數:
1、模具最大尺寸 800×550×40
2、最大合模力 65KN
3、最大開模力 50KN
4、最小閉合高度 300
5、動模板最大行程 600
6、頂芯油缸出力 30KN
7、工作臺傾轉角度 0~90度范圍內任意設置
8、工作臺傾轉速度 8度/S≤V≤4度/S
9、液壓站額定功率 3.7KW
10、液壓系統壓力等級 6.3Mpa
11、液壓系統工作壓力 5.5Mpa
12、控制方式 手動、自動
